風冷箱體式冷水機

風冷式冷水機一:產品系列名稱:風冷式冷水機型號:DW-A系列類型:風冷式散熱制冷量范圍:2.5KW~135KW控溫精度:±1℃溫度范圍:5℃~35℃水泵壓力:2Kg~8kg(根據需求定制)可否定制:是交貨期:5~15工作日保質期:13個月二:風冷式冷水機介紹1.冷水機是一種是由制冷系統,水路系統,電氣系統三大組成部分,核心為制冷系

產品介紹

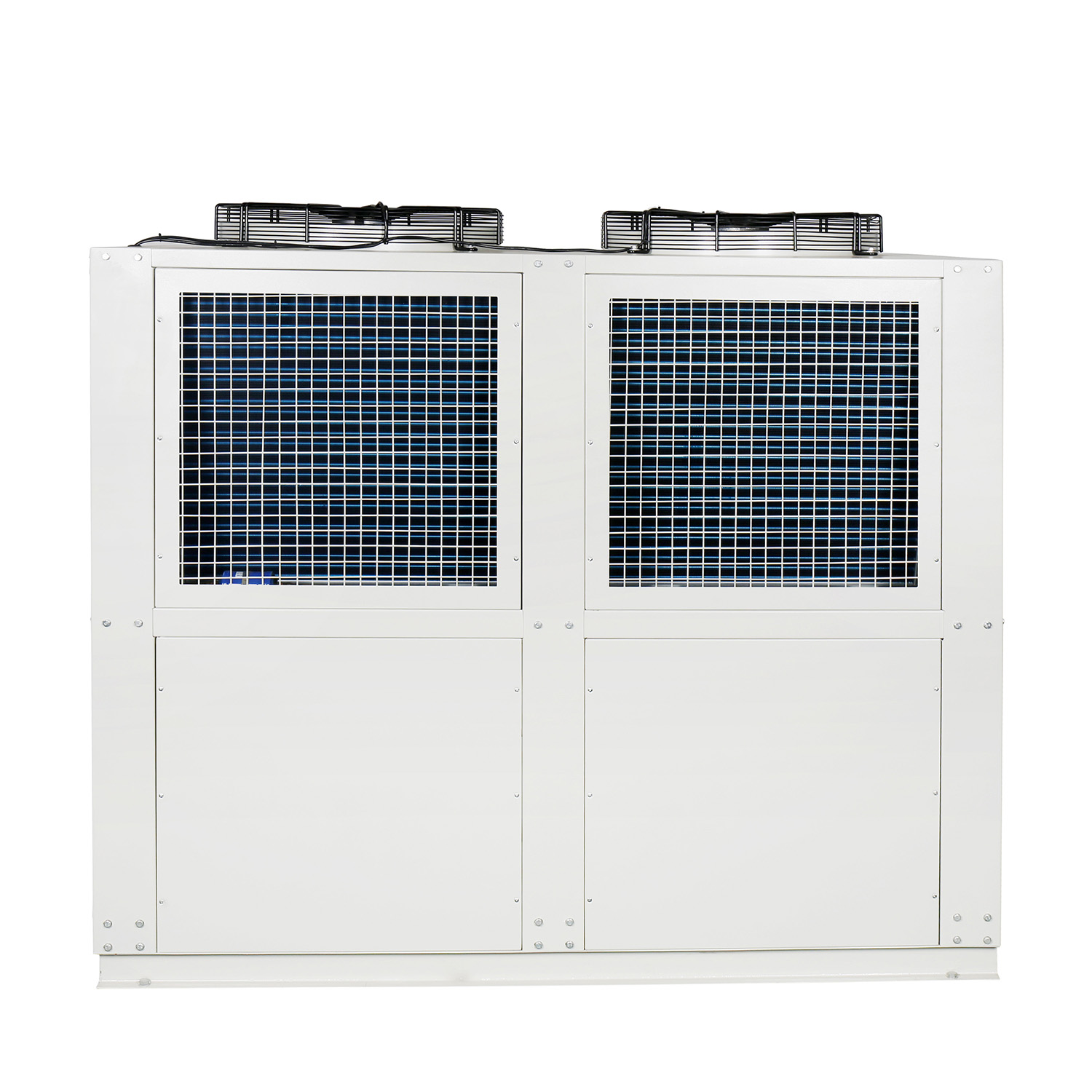

風冷箱體式冷水機

一:產品系列

名稱:風冷式冷水機

型號:DW-A系列

類型:風冷式散熱

制冷量范圍:2.5KW~135KW

控溫精度:±1℃

溫度范圍:5℃~35℃

水泵壓力:2Kg~8kg(根據需求定制)

可否定制:是

交貨期:5~20工作日

保質期:12個月

二:風冷式冷水機介紹

1.風冷式冷水機是一種是由制冷系統,水路系統,電氣系統三大組成部分,核心為制冷系統,制冷系統是由壓縮機、蒸發器、冷凝器、膨脹閥所組成的制冷設備。風冷箱體式冷水機是因為其冷凝器(散熱器)為翅片式,通過一個或者多個外轉子風機與環境進行散熱的冷水機。

2.風冷式核心優勢:自帶制冷系統,水泵,水箱,控制系統,到達客戶現場客戶可以自行安裝,在水源匱乏和冷卻水源不方便地區使用

三:應用領域:

3.達沃西風冷式冷水機組為一體機 廣泛應用于新能源生產加工、環境設備、可靠性測試、 焊接設備、 生命科學,表面處理、醫藥化工、材料加工、真空系統、半導體加工等行業。能精準控制現代化工業及工藝過程所產生的熱量,助力生產和科研。

四:制冷機組的設計

1.制冷機組為整體式結構內置水箱,水泵,用戶只需要連接管路和電源即可以。

2.特點

達沃西-風冷式冷水機組采用國際知名品牌渦旋壓縮機機,配套優質高效能雙螺紋銅管制作冷凝器,蒸發器及世界名牌控制元件,使機組具備體積小、噪音低、能量大、壽命長、操作簡便等優點,其優美精巧的外形設計和可靠穩定的高效能品質在同類產品中出類拔萃!

設計特點:

□進口品牌渦旋式壓縮機,能效比高,運行可靠,壽命長;

□采用冷水機專用溫度控制器,具備控溫精度高,性能穩定。,全數字化漢顯,與外部設備、遠程用戶和控制室通過RS485接口相連.可實現以下多重控制功能(選配):

多重保護功能:壓縮機排氣超溫、電機超溫、冷水防凍等溫度保護:過電流、缺相、逆相等電氣保護;冷媒系統高低壓、油位、斷水等非常狀態保護

對以上保護功能可設置必要的報警、提示、記錄、檢索等維護管理功能(選配)

通過遠程通訊,按預定工作計劃自動實現無人操作管理

□選用國際著名品牌的熱力膨脹閥、電磁閥、單向閥等控制元件,保證機組在寬廣的使用工況范圍內高效可靠的工作

3.主機結構:

風冷式式冷凝器

可清洗的風冷冷凝器采用經強化的換熱管,獨家設計過冷段設計增加散熱面積,氟側設計壓力為30 bar,確保設備的安全性。

蒸發器

采用干水箱盤管式蒸發器/殼管式蒸發器/板式蒸發器根據不同類型來選擇,水側設計壓力為10 bar;氟側設計壓力為25 bar。蒸發器外包50mm厚的軟質閉孔橡塑海綿保溫材料,有效地防止了蒸發器和機房外界空氣的傳熱,降低了能量損耗。

電氣控制系統

主要零部件皆采用進口品牌元氣件,以確保機組運行的可靠性。機組控制采用冷水機專用溫控控制,使操作更為簡便。

水泵-結構:產品采用電機與泵體一體式結構,電機為全封閉、風冷式標準電機,其尺寸符合國家設計標準。產品泵體相當于一段管路,在泵進行維修時。產品泵頭的聯接電機和泵的裝置,其與泵體之間的密封件采用O形圈,解決了系統漏水的功能。

伍:風冷水式冷水機技術參數:

風冷式冷水機技術參數
型號DW-1ADW-2ADW-3ADW-5ADW-8ADW-10ADW-15ADW-20ADW-25ADW-30ADW-40ADW-50A
制冷量KW2.75.48.113.521.62740.55467.581108135
Kcal/h2322464469661161018576232203483046440580506966092880116100
總功率KW1.11.92.74.97.39.212.81822273546
運行電流A6.510912.51519263847587590
電源1PH220V  50Hz(60HZ)110V 50HZ(60HZ )                                    3PH 380V50Hz  200V/220V/415V  50Hz(60Hz)
溫控范圍5~35
溫控精度±1
冷媒種類
R22(R407C/R410A/R134A)
填充量KG0.61.11.62.74.25.37.810.514182226
壓縮機控制方式
毛細管熱力平衡膨脹閥
形式
活塞式渦旋式
功率KW0.751.52.2467.5111518.5223037.5
水箱水箱容積L28283865150180285285400400480550
水箱材質
管道離心式水泵(SUS304不銹鋼)
水泵楊程
202020202020202020202020
功率
0.370.370.370.751.11.51.52.22.2444
蒸發器類型
水箱盤管式(殼管式/板式蒸發器)
冷凍水流量m3/h0.61.423.256.2912.516182630
冷凝器類型
高效紫銅管加鋁箔翅片式+外轉子散熱風機
冷卻風量m3/h100020003000500075009500140001800024000280003800050000
進出口管徑IG1/2〃G3/4〃G3/4〃G1〃G1-1/2〃G1-1/2〃G2〃G2〃G2-1/2〃G2-1/2〃G3〃G3〃
安全保護壓縮機過熱保護、過流保護、高低壓力保護、超溫保護、流量保護、相序/缺相保護,排氣過熱保護、防凍保護。
外型尺寸mm600750945103514751475180019602080208023002500
mm4004505506107157158909401000100012201400
mm94011001370138516951695188019602055205523102310
機組重量KG608513017030035052059079088011001350
 備注:1.制冷量是依據:冷凍水進出水溫度12℃/7℃、  冷凝溫度40℃(名義制冷量)
           2.工作范圍:冷凍水溫度范圍:5℃~35℃;冷凍水進出水溫差:3℃至8℃ 控制精度±1℃~±2℃
           3.在環境溫度不高于35℃環境使用  并保證通風良好。
           4.以上參數為標準機型參數,如有請致電!保留更改上述參數或尺寸而不另行通知的權利


六:風冷水機制冷原理系統流程圖:

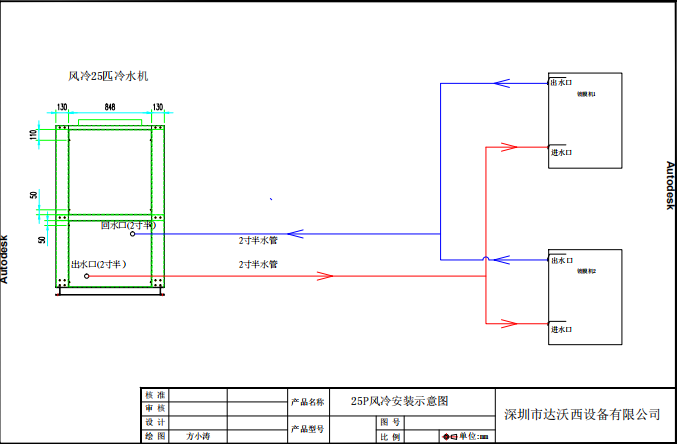

七:風冷式冷水機設備連接示意圖:


八:使用時注意事項

1. 本機切勿使用腐蝕性液體:

2. 連接的電源制式與產品銘牌相符

3. 應確保水位高于盤管

4. 水位高于盤管頂部,以免造成換熱不充分,

為保持設備的工作正常,在設備的進,出風口必須保證有大于50MM以上的通風空間,不得有雜物,垃圾等絕對不允許堵住進出
