量身定制,精準制冷—您的專屬冷水機解決方案
全國咨詢熱線:13902313436

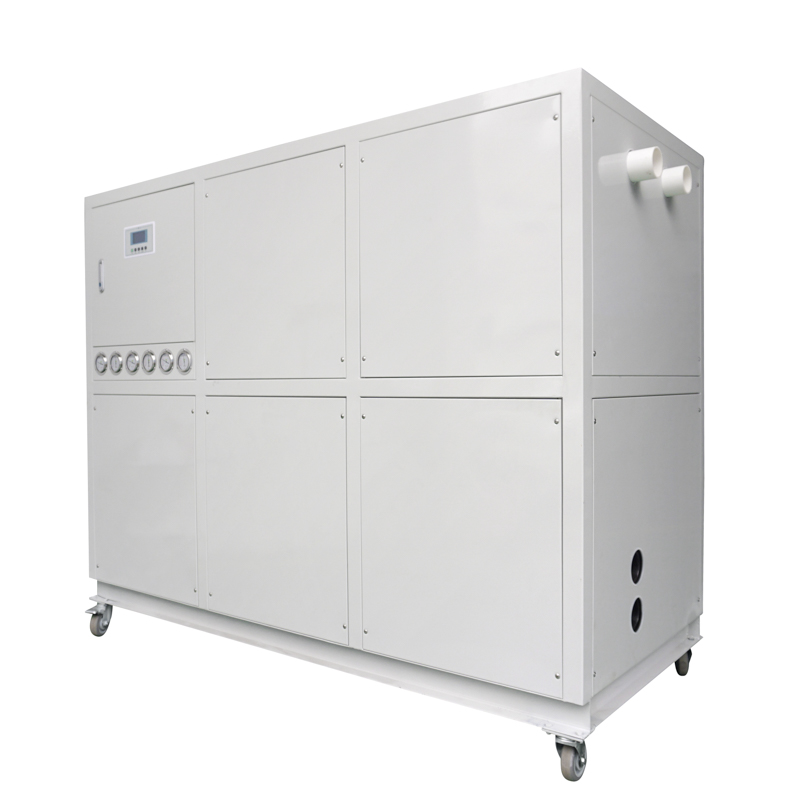

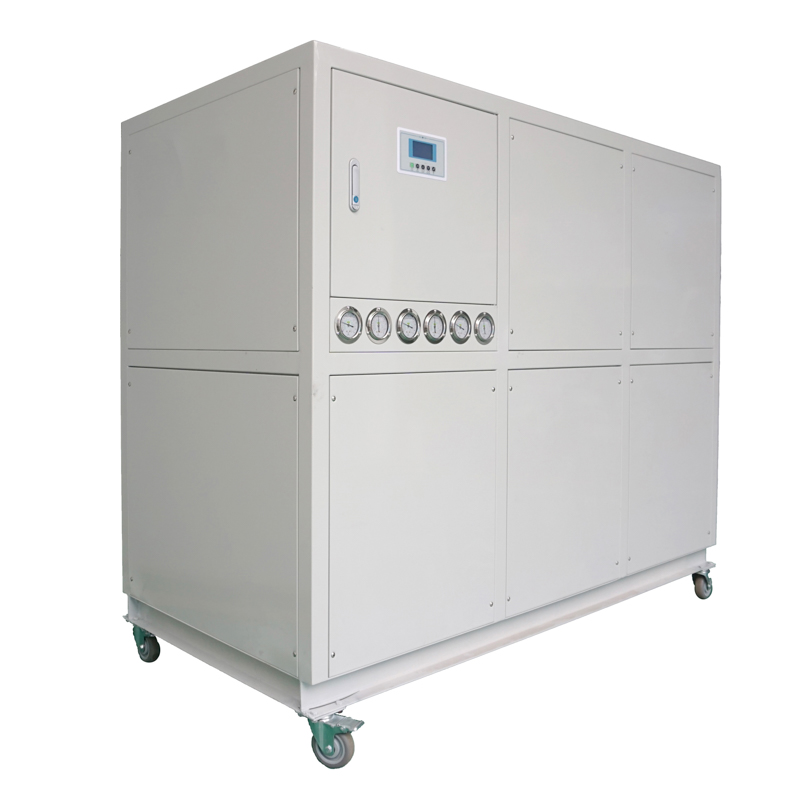

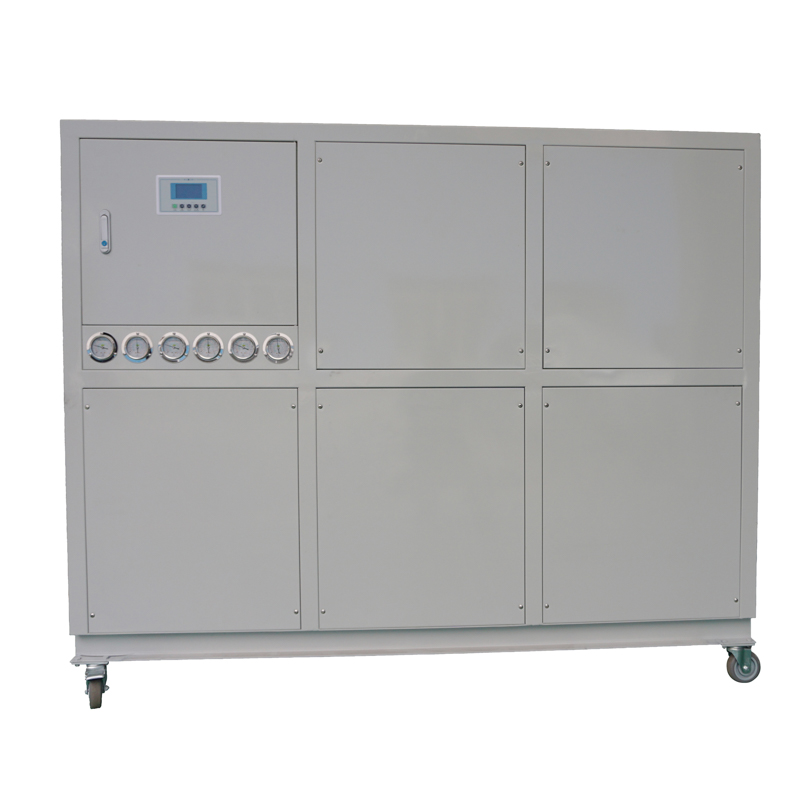

水冷箱體式冷水機

水冷式冷水機組一:產品系列名稱:水冷式冷水機型號:DW-W系列類型:水冷式散熱(需外接冷卻水塔)制冷量范圍:2.5KW~135KW控溫精度:±1℃溫度范圍:5℃~35℃水泵壓力:2Kg~8kg(根據需求定制)可否定制:是交貨期:5~15工作日二:水冷箱體式冷

產品介紹


                                              水冷式冷水機組

一:產品系列

名稱:水冷式冷水機

型號:DW-W系列

類型:水冷式散熱(需外接冷卻水塔)

制冷量范圍:2.5KW~135KW

控溫精度:±1℃

溫度范圍:5℃~35℃

水泵壓力:2Kg~8kg(根據需求定制)

可否定制:是

交貨期:5~15工作日

二:水冷箱體式冷水機介紹

冷水機是一種通過壓縮機、蒸發器、冷凝器、膨脹閥所組成的制冷設備。水冷箱體式冷水機是因為其冷凝器(散熱器)為殼管式,通過外接冷卻水塔,冷卻水泵,使用冷卻水塔的水來為冷水機進行散熱。

水冷式冷水機核心優勢:能效比高,針對有冷卻水源的場所使用。噪音低等

三:應用領域:

達沃西水冷箱體式冷水機組廣泛應用于塑膠模具、電子設備、化工設備、 焊接設備、 表面處理、超聲波、鍍膜行業等行業。能精準控制現代化工業所產生的熱量,提高生產效力,保證生產質量。品種類型多,規格齊全。

四:制冷機組的設計

    1.制冷機組為整體式結構內置水箱,水泵,用戶只需要連接管路和電源即可以。

2.特點

達沃西-水冷式冷水機組采用國際知名品牌渦旋壓縮機機,配套優質高效能殼管式冷凝器,蒸發器及世界名牌控制元件,使機組具備體積小、噪音低、能量大、壽命長、操作簡便等優點,其優美精巧的外形設計和可靠穩定的高效能品質在同類產品中出類拔萃!

設計特點:

□進口品牌渦旋式壓縮機,能效比高,運行可靠,壽命長;

□采用冷水機組專用溫度控制器,具備控溫精度高,性能穩定。,全數字化漢顯,與外部設備、遠程用戶和控制室通過RS485接口相連.可實現以下多重控制功能(選配):

多重保護功能:壓縮機排氣超溫、電機超溫、冷水防凍等溫度保護:過電流、缺相、逆相等電氣保護;冷媒系統高低壓、油位、斷水等非常狀態保護

對以上保護功能可設置必要的報警、提示、記錄、檢索等維護管理功能(選配)

通過遠程通訊,按預定工作計劃自動實現無人操作管理(選配)

□選用國際著名品牌的熱力膨脹閥、電磁閥、單向閥等控制元件,保證機組在寬廣的使用工況范圍內高效可靠的工作

3.主機結構:

水冷式式冷凝器

可清洗的水冷凝器采用經強化的換熱管,內螺紋管設計,氟側設計壓力為30 bar,確保設備的安全性。

蒸發器

采用水箱盤管式蒸發器/殼管式蒸發器/板式蒸發器根據不同類型來選擇,水側設計壓力為10 bar;氟側設計壓力為25 bar。蒸發器外包50mm厚的軟質閉孔橡塑海綿保溫材料,有效地防止了蒸發器和機房外界空氣的傳熱,降低了能量損耗。

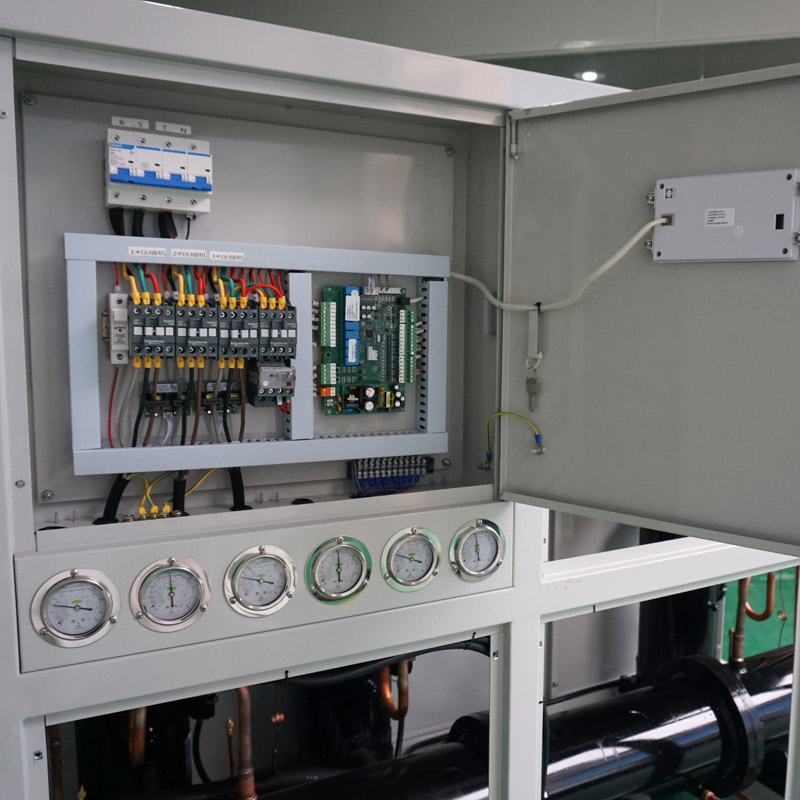

電氣控制系統

主要零部件皆采用進口品牌元氣件,以確保機組運行的可靠性。機組控制采用冷水機專用溫控控制,使操作更為簡便。

水泵-結構:產品采用電機與泵體一體式結構,電機為全封閉、風冷式標準電機,其尺寸符合國家設計標準。產品泵體相當于一段管路,在泵進行維修時。產品泵頭的聯接電機和泵的裝置,其與泵體之間的密封件采用O形圈,解決了系統漏水的功能。如泵送液體為非腐蝕等可非標定制

五:技術參數:

                                                                                               水冷式冷水機技術參數
型號DW-5WDW-8WDW-10WDW-15WDW-20WDW-25WDW-30WDW-40WDW-50W
制冷量KW15243045607590120150
Kcal/h12900206402580038700516006450077400103200129000
總功率KW4.87912.517.221263441
運行電流A1217.522.53243536585103
電源3PH 380V50Hz  200V/220V/415V  50Hz(60Hz)
溫控范圍5-35
溫控精度±1
冷媒種類
R22(R407C/R410A/R134A)
填充量KG2.54.157.410.512.8162126
壓縮機控制方式
毛細管熱力平衡膨脹閥
形式
渦旋式
功率KW467.5111518.5223037
水箱水箱容積L65110180280280400400610610
水箱材質
管道式離心泵(SUS304不銹鋼)
水泵楊程
202020202020202020
功率
0.750.751.51.52.22.2444
蒸發器類型
水箱盤管式(殼管式)
冷凍水流量m3/h2.84.86.29.31316182732
冷凝器類型
殼管式
冷卻水流量m3/h3.46.58.1121620243338
進出口管徑ING1-1/2〃G1-1/2〃G2〃G2〃G2-1/2〃G2-1/2〃G2-1/2〃G3〃G3〃
安全保護壓縮機過熱保護、過流保護、高低壓力保護、超溫保護、流量保護、相序/缺相保護,排氣過熱保護、防凍保護。
外型尺寸mm100013501350170017001700190019001900
mm500550550700850850850900900
mm100010501050110012001400140015001500
機組重量KG1502602904004406206908501000
 備注:   1.制冷量是依據:冷凍水進出水溫度12℃/7℃、冷卻水進出水溫度30℃/35℃  (名義制冷量)
          2.工作范圍:冷凍水溫度范圍:5℃~35℃;冷凍水進出水溫差:3℃至8℃ 控制精度±1℃~±2℃
          3.在環境溫度不高于40℃環境使用  并保證通風良好
          4.以上參數為標準機型參數,如有請致電!保留更改上述參數或尺寸而不另行通知的權利

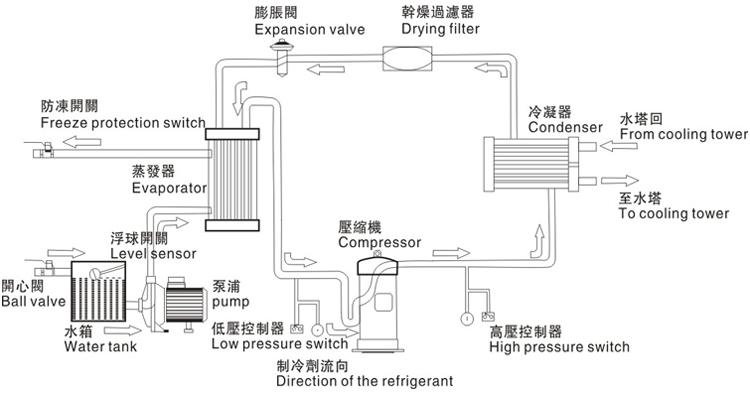

六:制冷系統原理圖:

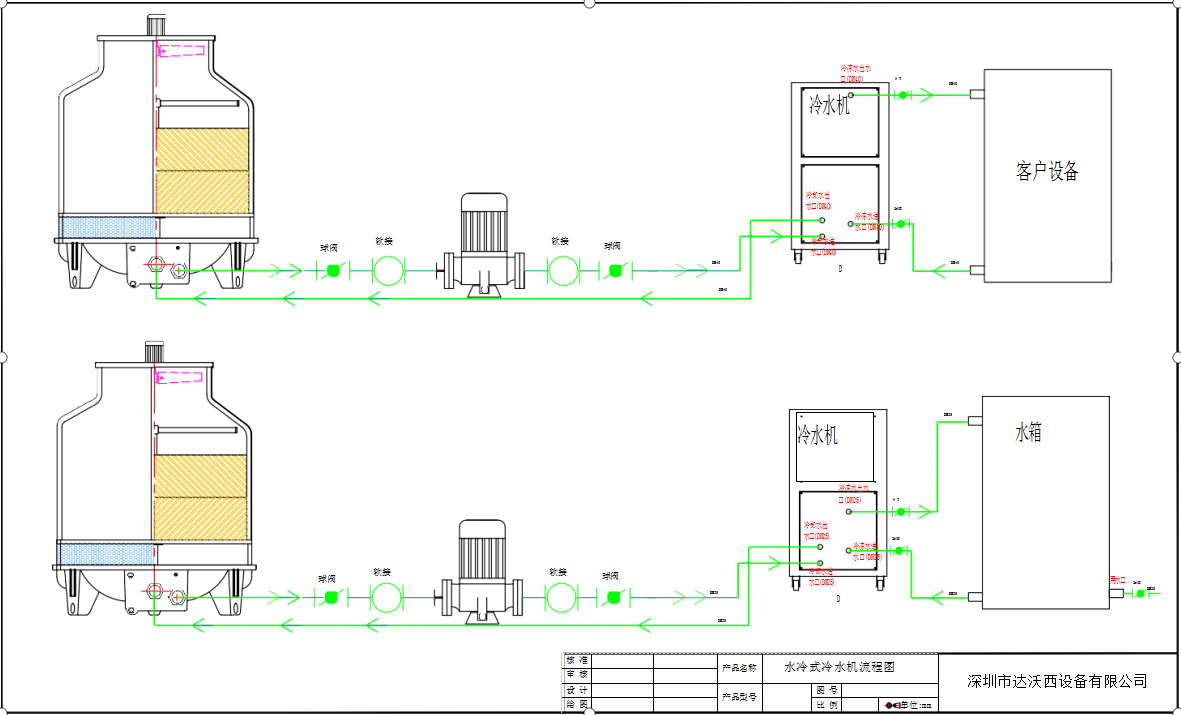

七:設備連接示意圖:

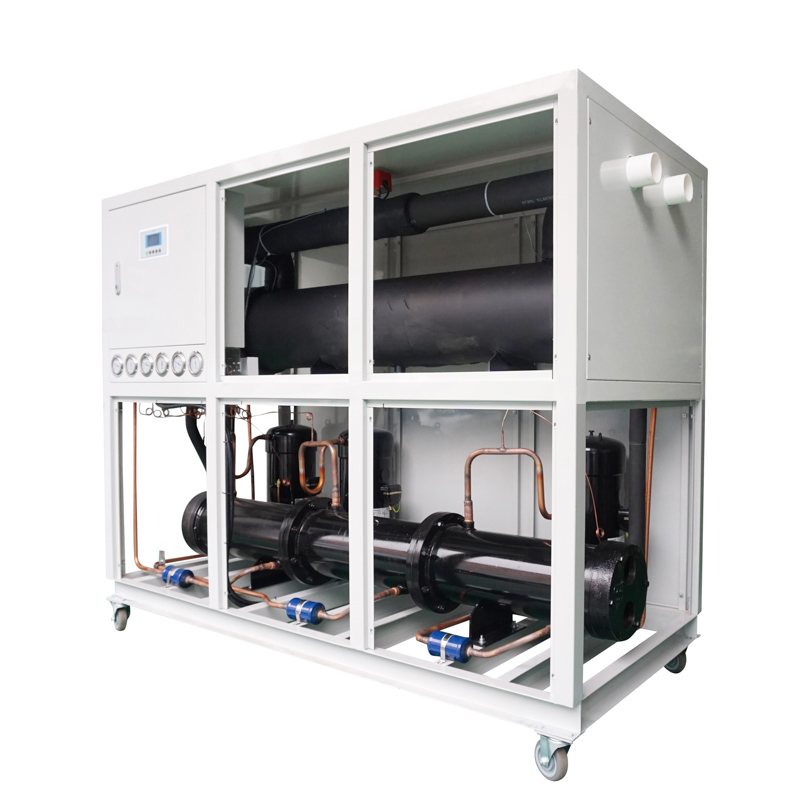

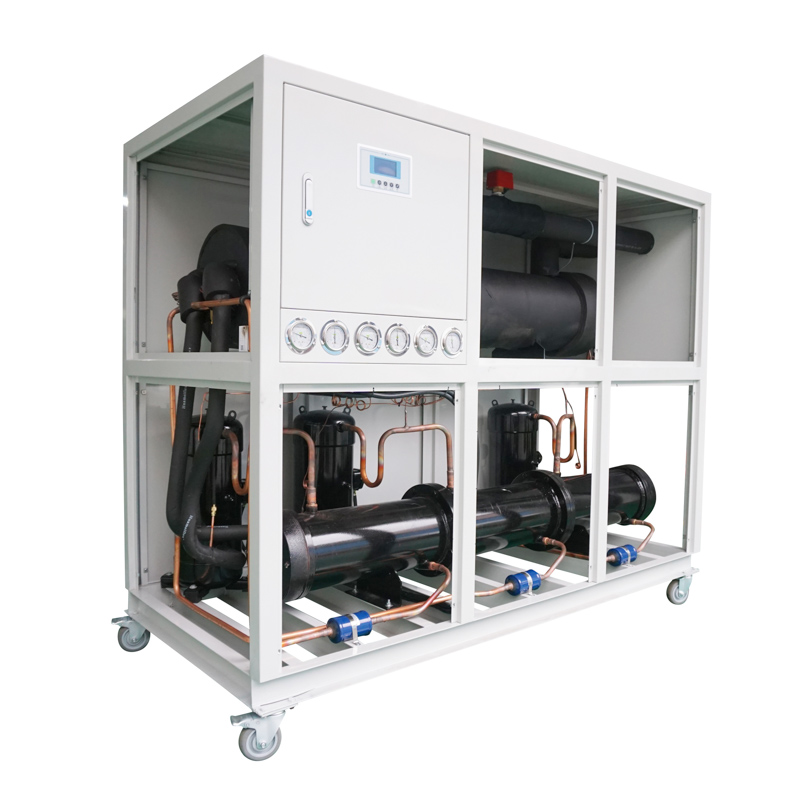

八:冷水機參考圖片:
